塔機安全監控管理系統使用說明書

發布時間:2022-06-24 10:03:40      點擊次數:1502

目錄

一、 系統介紹 1

1.1系統特點 1

1.2 性能參數 1

1.3系統組成 1

二、設備安裝 2

2.1主機及顯示器 2

2.2幅度(高度、角度)傳感器 2

2.3載重傳感器 3

2.4風速傳感器 4

2.5線纜連接 4

三、系統設置 4

四、系統標定 6

五、 故障分析及使用注意事項 9

5.1常見故障 9

5.2使用注意事項 10

六、技術支持及維修服務 10

6.1系統安裝調試注意事項 10

6.2維修服務 10


一.系統介紹

1.1系統特

HKMS-A型塔機安全監控系統是徐州華控采用最前沿的軟件開發、網絡通訊、信息管理等技術自主研發的一款智能化安全系統。該系統可以實現塔機運行數據實時顯示、超載預警、超載報警、運行數據存儲、數據下載、控制輸出、GPS定位、遠程后臺管理等功能。安裝該系統可以有效實現起重設備的安全、智能化管理。

1.2 性能參數


1

工作環境溫度

-20~60℃

2

工作環境濕度

≤95%(45℃)

3

電源電壓

AC220V±25%

4

工作方式

連續

5

載重傳感器綜合誤差

≤ 0.3%

6

系統綜合誤差

 5%


1.3系統組成


系統主要由顯示器、主機、載重傳感器、幅度傳感器、高度傳感器、角度傳感器、風速傳感器等構成。安裝位置如圖
1-1:

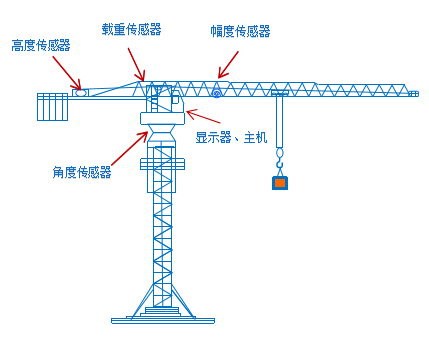

  圖1-1 設備安裝位置示意圖


二、設備安裝

2.1主機及顯示器

主機和顯示器分別安裝在塔機駕駛室左前方,如圖2-1所示,注意: 不得影響駕駛員的視線!


2-1主機和顯示器安裝示意圖

2.2幅度(高度、角度)傳感器

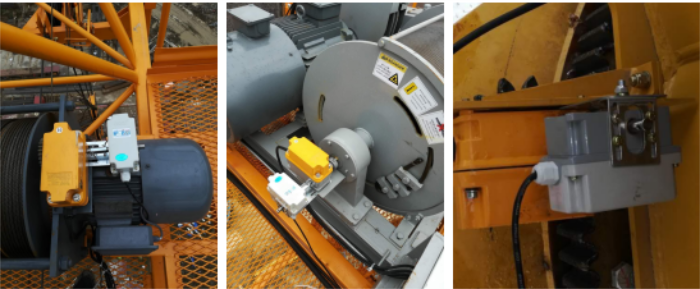

幅度(高度、角度)傳感器安裝位置如圖2-2所示,注意確保傳感器與塔機機構之間固定牢固、傳動軸轉動平穩。

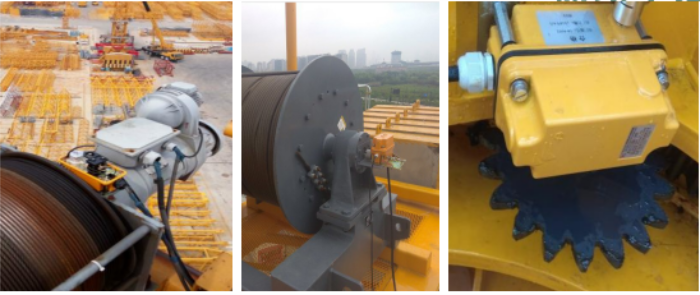

2-2幅度、高度、角度傳感器安裝示意圖(安裝方式一)






2-2幅度、高度、角度傳感器安裝示意圖(安裝方式二)

2.3載重傳感器

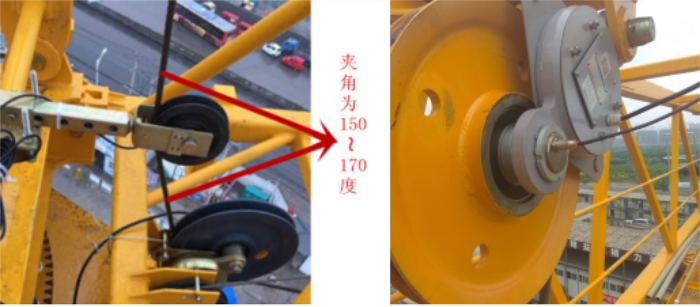

載重傳感器安裝位置如圖2-3所示(安裝方式一中鋼絲繩夾角需控制在150~170度之間),安裝時注意:載重傳感器箭頭指示方向與鋼絲繩的合力方向必須保持一致,如圖2-4所示。


                                             安裝方式一                                                           安裝方式二

2-3載重傳感器安裝示意圖

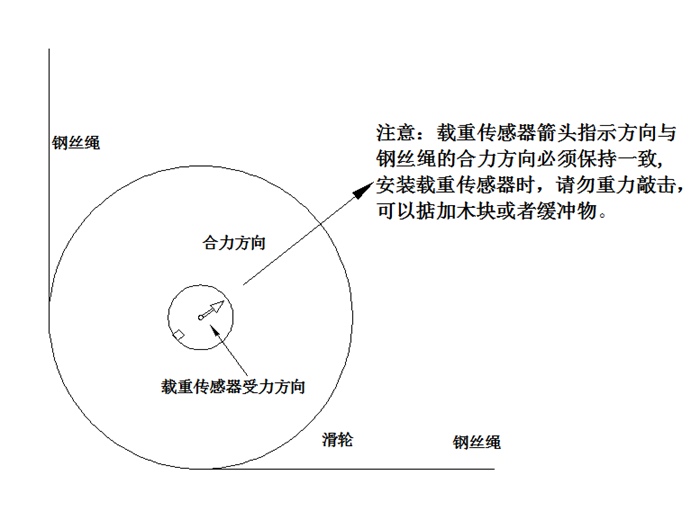

2-4載重傳感器安裝解析圖

2.4風速傳感器

將風速傳感器安裝在塔機的頂部迎風位置,如圖2-5所示。

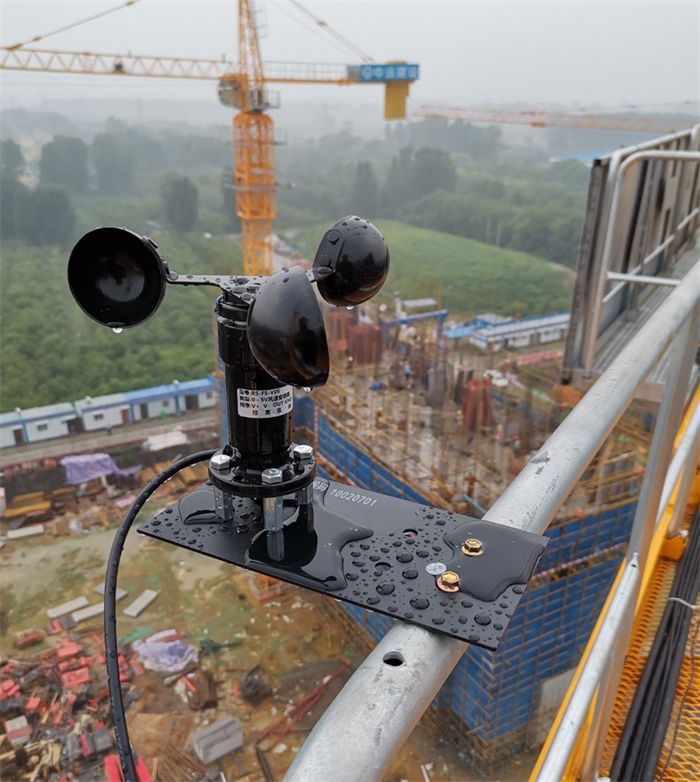

2-5風速傳感器安裝示意圖

2.5線纜連接

1. 將以上傳感器信號線遠離動力線鋪設,連接主機。

2. 確認設備供電電源為AC220V 50-60Hz,可靠接地接地電阻不大于4Ω


三、系統設置

傳感器調節:點擊8.png”輸入用戶級密碼(出廠設置88888888進入系統設置界面,點擊【下一步】在對應標定界面查看各個傳感器采樣值變化,對采樣值不能達到標定要求的進行調節。如圖3-1所示。

幅度傳感器調節方法:如果變幅小車向內采樣值減小,則需要把變幅小車行駛到最小幅度處,旋轉調節螺絲,使調節螺絲上的標記點靠近最小處;如果變幅小車向內采樣值增大,則需要把變幅小車行駛到最小幅度處,旋轉調節螺絲,使調節螺絲上的標記點靠近最大處。

高度傳感器調節方法:如果起升吊鉤,高度傳感器采樣值增大,則需要起升吊鉤至高度限位處,旋轉調節螺絲,使調節螺絲上的標記點靠近最大處;如果起升吊鉤,高度傳感器采樣值減小,則需要起升吊鉤至高度限位處,旋轉調節螺絲,使調節螺絲上的標記點靠近最小處;

角度傳感器調節方法:調節角度傳感器旋轉到中間位置 ,然后再固定聯軸器;

載重傳感器及風速傳感器無需調節。

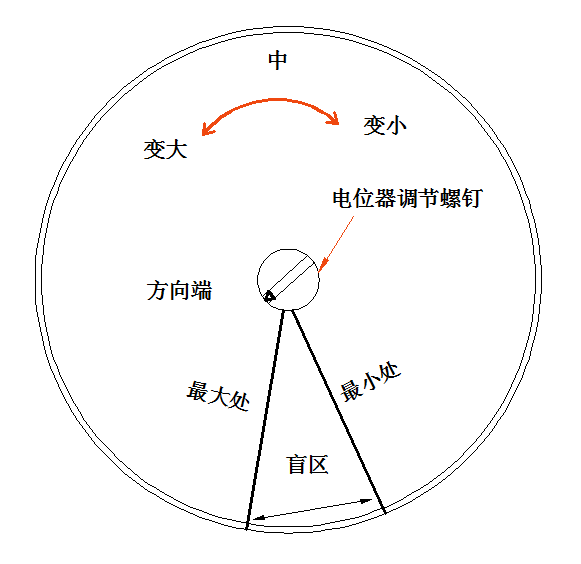

3-1幅度(高度、角度)傳感器調節示意圖

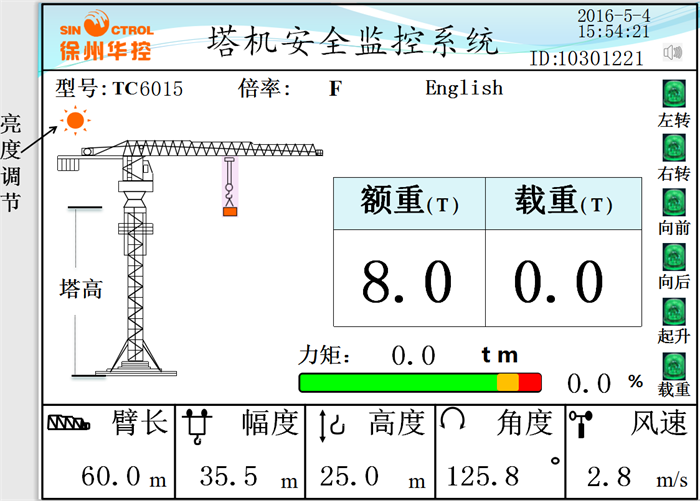

系統主界面如圖3-2所示


3-2 主界面

點擊8.png”輸入管理員密碼(出廠設置:518518)進入“基本參數設定”頁面;如圖3-3所示:將塔機參數輸入下表,點擊【保存】保存,點擊【返回】回到主界面。

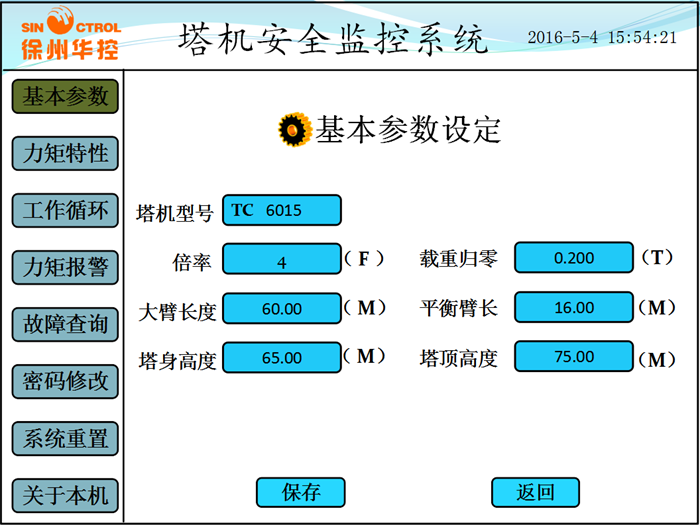

3-3 基本參數設定界面


四、系統標定

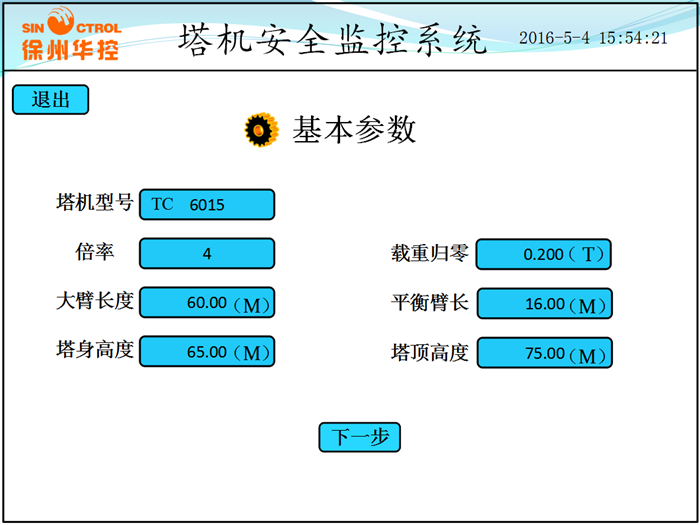

系統設置完成后,點擊8.png”輸入用戶級密碼 (出廠設置為88888888)進入“基本參數”界面,查看基本參數是否與塔機的實際安裝狀態一致,如果不一致,請按照實際狀態進行調整。


4-1 基本參數界面

點擊【下一步】進入“力矩參數”界面;如圖4-2所示:

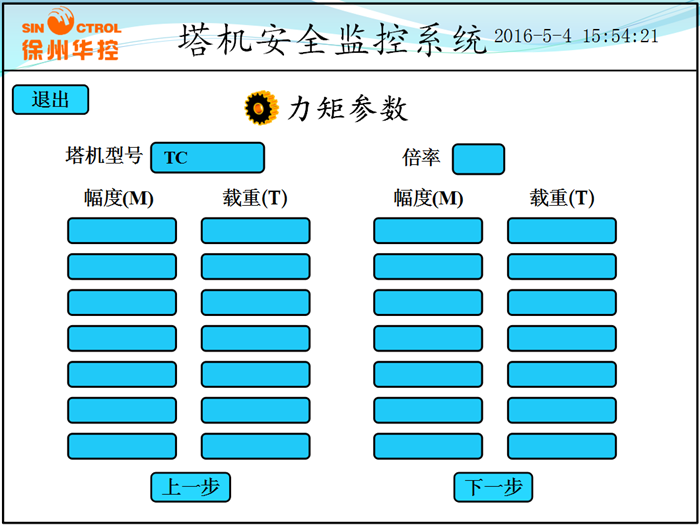

4-2 力矩參數界面

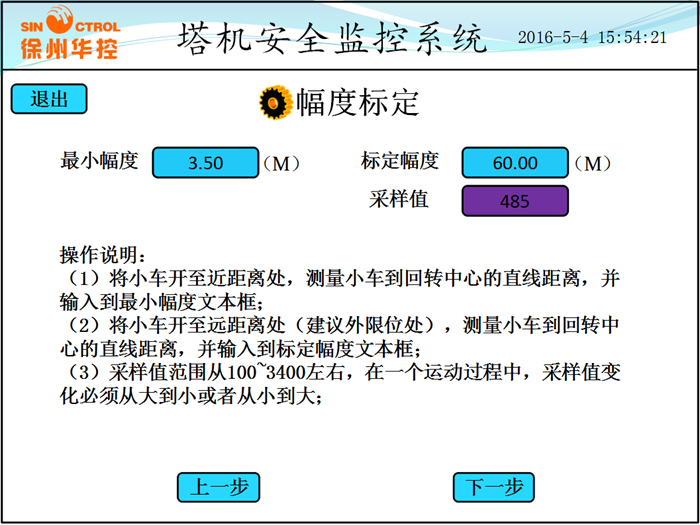

點擊【下一步】進入“幅度標定”界面,如圖4-3所示:詳見操作說明。


4-3 幅度標定界面

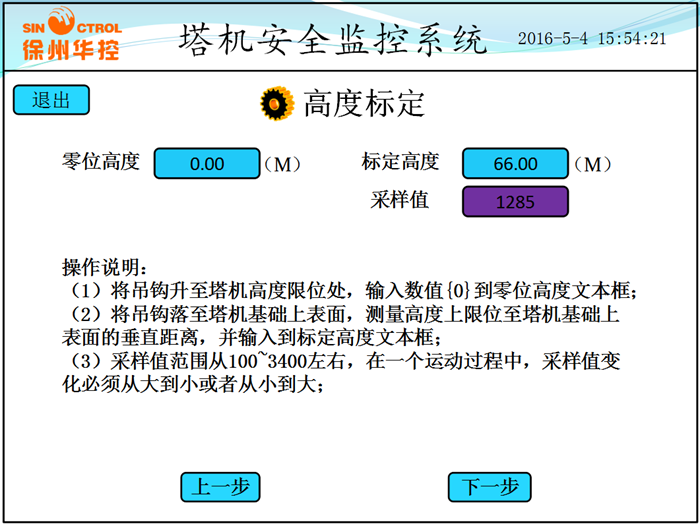

點擊【下一步】進入高度標定”界面,如圖4-4所示:詳見操作說明。


4-4 高度標定界面

點擊【下一步】進入“角度標定”界面,如圖4-5所示:詳見操作說明。

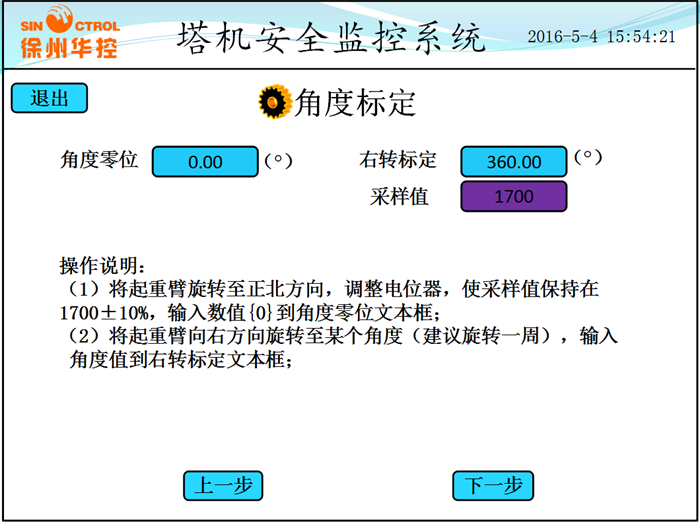

4-5 角度標定界面

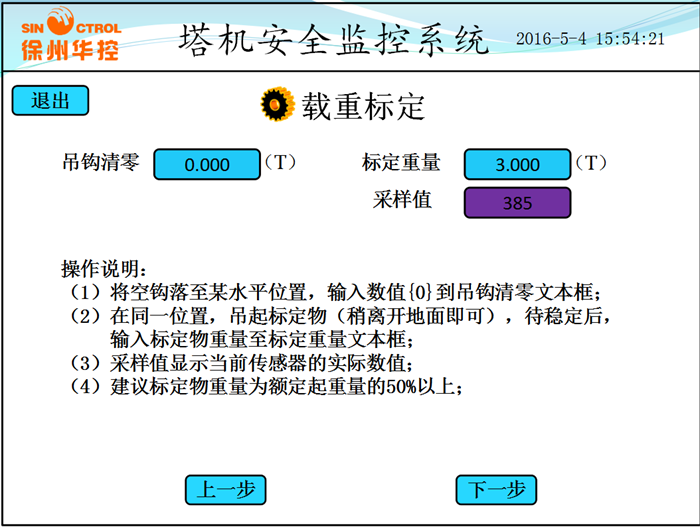

點擊【下一步】進入“載重標定”界面,如圖4-6所示:詳見操作說明。


4-6 載重標定界面

   點擊【下一步】進入“預警和報警參數設定”界面,如圖4-7所示:出廠前已經設置,可以根據實際工況調整

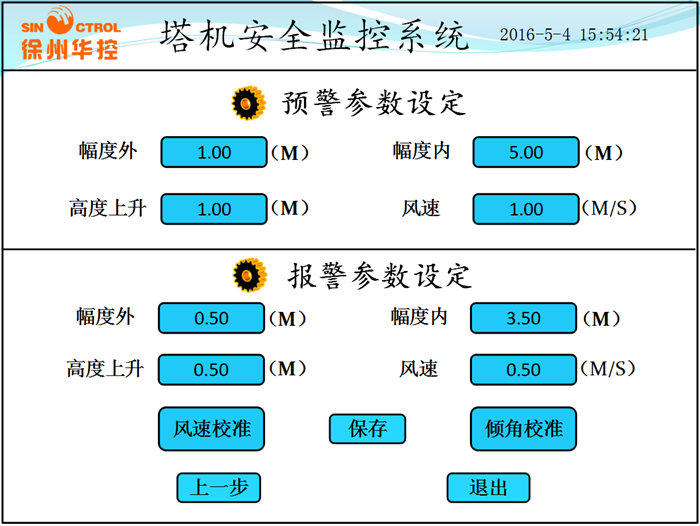

4-7預警和報警參數設定

點擊【退出】。

輸出控制的定義:


序號

繼電器輸出信號

線號

1

105%力矩輸出

100、160

2

105%起重量輸出

103、163

3

起升上升限位

110、170

4

變幅外限位

106、166

5

變幅內限位

108、168

6

回轉左限位

114174

7

回轉右限位

116、176


五、故障分析及使用注意事項


5.1常見故障


故障現象

故障原因

處理方法

重量無值

1.傳感器信號線損壞

更換信號線

2.傳感器損壞

更換傳感器

重量值不準

1.標定不準

重新標定

2.傳感器受力方向發生變化

調整傳感器受力方向

幅度高度、角度數據不變化

1.電位器損壞

更換電位器

2.信號線損壞

更換信號線

顯示器停留在開機頁面

1.主機死機

斷電5分鐘后再重新啟動

2.主機與顯示器信號線損壞

更換信號線

3.主機故障

更換主機

設備不報警,手柄失控

控制線松動或脫落

檢查并緊固控制線


5.2使用注意事項

1、經常檢查部件固定是否牢固;

2、定期檢查線纜有無破損

3、顯示不得用化學溶劑清洗

4、主機及顯示器注意防水

5、不得自行打開設備;

6、定期檢查所有傳感器線纜的布線情況,避免可能存在的局部擠壓、折彎及破損現象

7、定期檢查載重傳感器的受力方向是否發生偏移

六、技術支持及維修服務

6.1系統安裝調試注意事項

經過工廠技術人員培訓后,方可進行設備的安裝與調試。

系統現場安裝調試時應具備以下條件:

1、機能正常工作

2、用戶應具備有標準砝碼或已知重量的標定物標定重物接近最大額定起重量的50%為宜

3、現場安裝、調試時應具備以下工種人員的配合起重工、起重維修電工、起重機司機等

6.2維修服務

1、產品終身修。

2、產品自購買之日起,質保一年。

3、保修期內免費維修,以遠程視頻指導為主,提供維修用備件;保修期外,維修只收取成本費用
